Motore idraulico FIDELITY® Powering

La genialità di una motorizzazione idraulica che vanta oltre 70.000 installazioni in 26 Paesi, grazie alla sua totale sicurezza e l’assenza di manutenzione. Testata in Classe 3 – 50.000 cicli secondo la norma EN 16034:2014. Quattro unità standard, registrabili al momento dell’installazione, soddisfano ogni esigenza fino ad aperture di 8,5 m di larghezza, 6,5 m di altezza e 730 kg di peso del manto. Per scegliere il modello di motore idraulico Fidelity® Powering giusto bisogna assicurarsi semplicemente che le misure e il peso dei portoni rientrino in quelli supportati da uno dei quattro versioni qui elencate, che si riferiscono a manti con una sovrapposizione minima di 25 mm su ciascun lato.

Per porte da un minimo di 2000 a un massimo di 3500 mm di larghezza vano e fino a 3500 mm opening height.

Sistema di apertura idraulica sopraelevato, telescopico e regolabile per porte sezionali, di facile e sicura installazione. Imballaggio salva spazio, lungo solo 2230 mm.

Dimensioni nominali:

  • Lunghezza di trasporto 2230 mm
  • Estensione totale 3720 mm
    (per portoni di larghezza massima 3500 mm)
  • Altezza di apertura porta: fino a 3500 mm
  • Larghezza di apertura porta: da 2000 a 3500 mm con 25+25 mm di sovrapposizione pannello
  • Peso manto: fino a 325 kg
  • Cilindro di sollevamento: alesaggio 40 mm / corsa 700 mm
  • Velocità di apertura con motore 0,75 kW (motore da 1,1 kW): 22 (30) cm/s
  • Velocità di chiusura: 33 cm/s
  • Spazio libero richiesto: 120 mm per lato

Per porte da 2500 a 4500 mm di larghezza vano e fino a 4500 mm di altezza vano.

Sistema di apertura idraulica telescopico e regolabile per porte sezionali, facile e sicuro da installare. Imballaggio salva spazio, lungo solo 2730 mm.

Dimensioni nominali:

  • Lunghezza di trasporto 2730 mm
  • Estensione totale 4720 mm
    (per portoni di larghezza massima 4500 mm)
  • Altezza di apertura porta: fino a 4500 mm
  • Larghezza di apertura porta: da 2500 a 4500 mm con 25+25 mm di sovrapposizione pannello
  • Peso manto: fino a 325 kg
  • Cilindro di sollevamento: alesaggio 40 mm / corsa 900 mm
  • Velocità di apertura con motore 0,75 kW (motore da 1,1 kW): 22 (30) cm/s
  • Velocità di chiusura: 33 cm/s
  • Spazio libero richiesto: 120 mm per lato

Per porte da 3350 a 6250 mm di larghezza vano e fino a 6500 mm di altezza vano.

Sistema telescopico di sollevamento idraulico del portone, installazione semplice e sicura. Imballaggio salva spazio, lungo solo 3580 mm.
Dimensioni nominali:

  • Lunghezza di trasporto 3580 mm
  • Estensione totale 6470 mm
    (per portoni di larghezza massima 6250 mm)
  • Altezza di apertura porta: fino a 6500 mm
  • Larghezza di apertura porta: da 3350 a 6250 mm con 25+25 mm di sovrapposizione pannello
  • Peso manto: fino a 510 kg
  • Cilindro di sollevamento: alesaggio 50 mm / corsa 1300 mm
  • Velocità di apertura con motore 0,75 kW (motore da 1,1 kW): 14 (20) cm/s
  • Velocità di chiusura: 28 cm/s
  • Spazio libero richiesto: 120 mm per lato

Per porte da 4500 a 8500 mm di larghezza vano e fino a 6500 mm di altezza vano.

Sistema di apertura idraulica telescopico e regolabile per portoni sezionali, facile e sicuro da installare. Imballaggio salva spazio, lungo solo 4730 mm.
Dimensioni nominali:

  • Lunghezza di trasporto 4730 mm
  • Estensione totale 8720 mm
    (per portoni di larghezza massima 8500 mm)
  • Altezza di apertura porta: fino a 6500 mm
  • Larghezza di apertura porta: da 4500 a 8500 mm con 25+25 mm di sovrapposizione pannello
  • Peso manto: fino a 730 kg
  • Cilindro di sollevamento: alesaggio 50 mm / corsa 1300 mm
  • Velocità di apertura con motore 0,75 kW (motore da 1,1 kW): 14 (20) cm/s
  • Velocità di chiusura: 28 cm/s
  • Spazio libero richiesto: 120 mm per lato

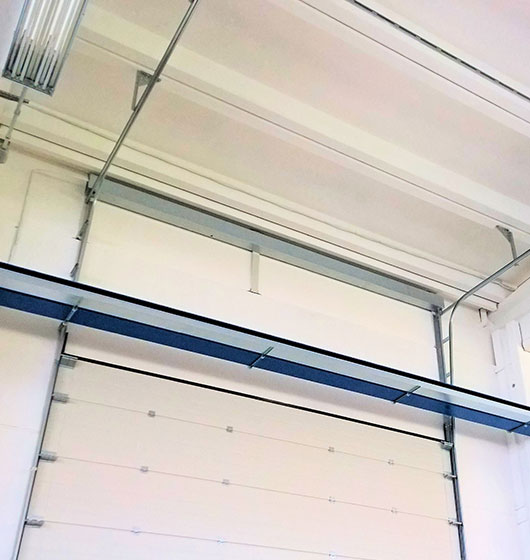

Installare una unità Fidelity® è semplice: appoggiare la scocca sopra alle guide della porta sezionale e fissarlo con due squadrette avvitate.

Brevetto europeo n. 1483472.
